Sistemas integrados de ayudas a la navegación en puertos y canales

Boyas metalicas y/o híbridas
Señalización: Linternas de corto, mediano y gran alcance
Visual y/o Luminica asociada:
* Omnidireccional
* Direccional
* Radioeléctrica (AIS)
Señalización con neblina
Respondedor direccional a Radar (RACON)
Aplicaciones adicionales del AIS
Sincronización de señales
Monitoreo de Atonis
Recepción y centralización de información hidrometeorológica
Concepción,diseño e instalación
NAVYPILOT (Auxiliar de piloto para nevegación en áreas restringidas)
SERVICIO Y SOPORTE

Radar Beacon(Racon)

• Levantamiento de Información y desarrollo de soluciones

• Elaboración de ingeniería de detalle e integración a sistemas existentes

• Pruebas de Aceptación en Fábrica

• Coordinacion continua con el cliente en todas las fases del proceso

• Pruebas de aceptación en fabrica FAT

• Capacitación de personal

• Instalación y puesta en servicio “PROYECTO LLAVE EN MANO”

• Asistencia técnica local en sitio y/o a distancia

• Mantenimientos y Servicios Post Venta

SEÑALIZACIÓN

LINTERNAS MARINAS DE MEDIANO ALCANCE

FA-165

FA-249

FA-250-LED LP

FA-165

Tri Color Leds

Divergencia Vertical ± 30°

Alcance 6MN

Opción de Alta Visibilidad

FA-249

155mm

Sincronización y Monitoreo Opcional

FA-250-LED LP

10-30 VDC Sistema LED Procyo

LINTERNAS MARINAS DE GRAN ALCANCE

FA-250-LED MR

VLB-44 LED

VLB-92 LED

FA-410 LED LR

ENCENDIDO

FA-250-LED MR

13MN (T=0,74)

19MN (T=0,85)

VLB-44 LED

(2.5, 5, 10°)

6-14 MN (T=0,74)

VLB-92 LED

(1.6, 3°)

15-23MN (T=0,74)

Linterna FA-410 LED LR diseñada para Faros de Largo Alcance. Gran

eficiencia de consumo llegando en color Blanco a las 141.800 candelas,

más de 20 millas náuticas (t=0.74) y 29 millas náuticas con (t=0.85).

LINTERNAS AUTOCONTENIDAS

VLB-67

VLB-36

VLB-3

VLB-67

3-5MN (T=0,74)

Divergencia Vertical 7° Stand Alone,

batería 12AH o 24Ah

VLB-36

4-7MN (T=0,74)

Divergencia Vertical 7-10° Monitoreo Opcional

VLB-3

1 a 3 MN (T=0,74)

Divergencia Vertical 7° Stand Alone, batería 9AH o 18Ah

LUCES PARA PUENTES

Linterna FA-143 LED

Linterna de Enfilación

FA-240 LED

Litepipe IV LED

Linterna PEL 3

Luz de Sector VSL-73 LED

Altura = 597mm

Peso= 66kg

Voltaje Entrada = 12,24 VDC o 120, 240 VAC

Colores Disp. = Rojo y Verde

Monitoreo y Control = Opcional

Sistema de Montaje FA-230

Luces direccionales de LEDs de

largo alcance, especialmente

diseñadas para señalizar canales

de aproximación y entrada a

puertos, ríos y tramos rectos en

bahías. Colores Disponibles:

blanco, verde, rojo y ámbar.

Monitoreo y Sincronización

Opcional

Fuente de luz extendida adecuada

para estructuras, plataformas

fijas y puentes. Tarjeta de

circuitos impresos (PCB) de 30,48

cm de largo. Longitud máxima

620mm diámetro 152mm Angulo

de vision uniforme 90-180°

Disponibles en colores: rojo,

verde, amarillo, blanco y azul Pre-

enfocado en fábrica Monitoreo y

Control Opcional

La linterna PEL 3 es una luz de

enfilación sectorizada de máxima

definición entre sus sectores. La

emisión de luz genera un haz

sectorizado unidireccional en tres

colores. Se utiliza para

enfilaciones, balizamiento de

canales, entrada de puertos,

entre otras aplicaciones. Amplitud

de haz de 3,5 A 20

La luz omnidireccional VSL-73 es

diseñada para aplicaciones

donde la sectorización se

requiere. La VSL-73 puede

emplearse para aplicaciones de

sectores de uno a tres colores y

alcances de hasta 10MN (T=0,74).

SEÑALES PARA NIEBLA

LIEX 710/022 - 710/023

Es un emisor de sonido con salida 360º en el plano horizontal, su instalación es ideal en aquellos lugares con alta concentración de niebla, en plataformas off-shore y puentes. Diseñada como ayuda a la navegación con un alcance de señal acústica superior a 2 millas náuticas

LIEX 710/022 - 710/023

Es un emisor de sonido con salida 360º en el plano horizontal, su instalación es ideal en aquellos lugares con alta concentración de niebla, en plataformas off-shore y puentes. Diseñada como ayuda a la navegación con un alcance de señal acústica superior a 1/2 milla náutica.

LIEX 710/022 - 710/023

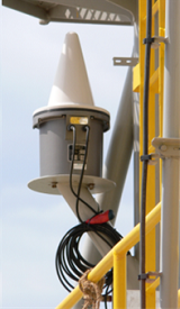

RADAR BEACON (RACON)

PHALCON 2000

RADAR PHALCON 2000

Baliza RBaliza Respondedora de Radar que produce una marca característica en la pantalla de radar. Emplea electrónica de estado sólido en las bandas de microondas X y S. Aplicaciones: Boyas de navegación importantes, boya CALM, pasadizos seguros bajo puentes, estructuras costa afuera y FPSOs.

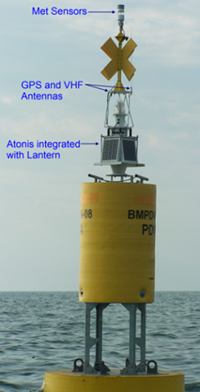

ATONIS Y MONITOREO

PROPOSITO DEL ATONIS

El propósito principal del uso de los Atonis es promover y mejorar la seguridad a la navegación y la eficiencia del transporte acuático a través de la red AIS. Transmitir la posición exacta de las ayudas a la navegación. Indicar si una ayuda a la navegación está fuera de posición. Proporcionar puntos de referencia en la pantalla de radar de los buques. Identificar estructuras en la costa y costa afuera. Proporcionar información meteorológica, oceanográficas y otras.
